Кабина для трактора с гидромеханической трансмиссией на Т10М / Б10М

/
с НДС 20%

Описание

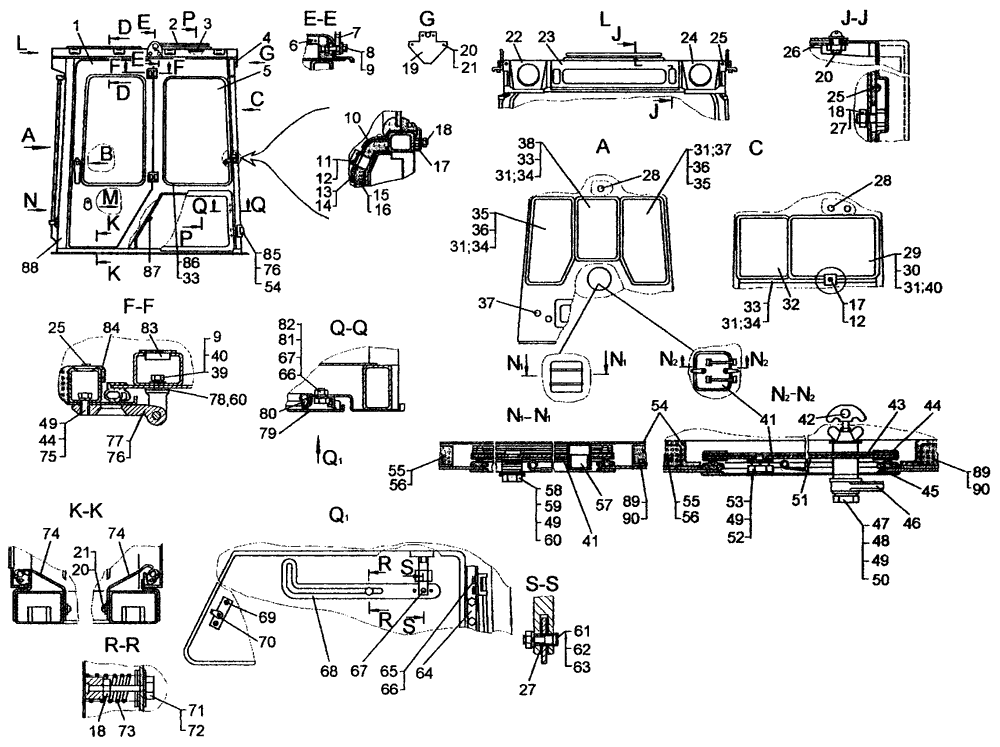

Кабина для трактора Т10М с гидромеханической трансмиссией
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	64-59-267СП	Дверь (правая)	1
1	64-59-267-01СП	Дверь (левая)	1
2	50-59-814СП	Установка люка	1
3	700-42-2801	Обечайка	1
4	50-59-1465-02	Накладка	1
5	50-59-1661 ^{1, 4} 50-59-1661-01 ²	Стекло	2
6	700-40-9322	Панель	2
7	50-59-1157	Петля	2
8	40912	Кольцо	4
9	-	Болт М10-6gх30.58.Ц9.ч	28
10	50-59-1468 700-42-2482	Накладка	1
11	700-42-2931	Кожух	1
12	700-35-2191	Винт	40; 61 ³
13	700-42-2797	Панель	1
14	700-42-2797-01	Панель	1
15	700-40-8899	Обшивка	1
16	700-40-8899-01	Обшивка	1
17	50-59-1078	Прижим	8; 29 ³
18	-	Гайка М6-7Н.6.Ц9.ч	8
19	50-25-158	Планка	1
20	-	Винт ВМ6-6gх16.58.Ц9.ч	16
21	-	Шайба 6Т 65Г 09	21
22	700-42-2816-01	Накладка	1
23	50-59-813СП	Панель	1
24	700-42-2816	Накладка	1
25	700-35-2191	Винт	40
26	50-59-821СП	Пластина	1
27	31356-02	Шайба	30
28	700-40-9305	Пробка	4
29	50-59-1592 ¹ 50-59-1592-01 ²	Стекло	1
29	64-59-234СП ⁴	Стеклопакет СПО 5/3-12-5/3 922x642	1
30	24-59-228-09	Кант	3
31	-	Уплотнитель Пр-15	19 м
32	50-59-1591 ¹ 50-59-1591-01 ²	Стекло	1
32	64-59-233СП ⁴	Стеклопакет СПО 5/3-12-5/3 642x470	1
33	24-59-228-07	Кант	4
34	700-40-9486 ³	Уплотнитель	1
35	50-59-1589 ¹ 50-59-1589-01 ²	Стекло	2
35	64-59-236СП ⁴	Стеклопакет СПО 5/3-12-5/3 952x473	2
36	24-59-228-08	Кант	2
37	700-40-9486-01 ³	Уплотнитель	4
38	50-59-1590 ¹ 50-59-1590-01 ²	Стекло	1
38	64-59-232СП ⁴	Стеклопакет СПО 5/3-12-5/3 672x432	1
39	700-40-2692	Колпачок	2
40	700-40-9486-02 ³	Уплотнитель	1
41	50-59-548СП ⁵ 50-59-546СП 50-59-548-01СП ⁶	Крышка	1 2
42	50-59-547СП ⁵	Ручка	2
43	700-42-2693	Панель	1
44	50-59-1285	Окантовка	1
45	700-40-8842-02	Уплотнитель	1
46	24-59-505	Прижим	2
47	50-59-969 ⁵	Прокладка	2
48	-	Гайка М10.6.019 ⁵	2
49	-	Шайба 10 ОТ 65Г 09	20; 34 ³
50	31308-1 ⁵	Шайба	2
51	700-40-9387 700-40-8840	Панель	1
52	31308-02	Шайба	16; 18 ¹
53	-	Болт М10-6gх18.58.Ц9.ч.	2
54	700-42-2627 ⁴ 700-42-2892 ⁶	Панель	1
55	700-40-8824	Панель	1
56	700-40-8824-08	Панель	1
57	700-40-9449	Пробка	2
58	-	Болт М10-6gх35.58.Ц9.ч.	2
59	64-59-247	Планка	1
60	3197-03	Шайба	2
61	-	Винт B2.M5-6gx30.58.019	2
62	-	Гайка М5-7Н.6.019	2
63	-	Шайба 5Т 65Г 09	10
64	64-59-239	Уголок	2
65	-	Болт М8-6gx16.88.35.019	8
66	-	Шайба 8Т 65Г 09	12
67	64-59-235	Вертлюг	2
68	64-59-236	Стопор	2
69	64-59-246СП	Механизм цилиндровый (левый)	1
69	64-59-246-01СП	Механизм цилиндровый (правый)	1
70	Е 39410П26	Винт специальный	2
71	-	Болт M8-6gx70.58.019	2
72	700-31-2606	Шайба	2
73	700-38-2659	Пружина	2
74	64-59-272	Порожек	2
75	-	Болт М10-6gх25.58.Ц9.ч	12
76	50-59-817СП	Шарнир	2
77	50-59-817-01СП	Шарнир	2
78	50-59-1489	Пластина	8
79	64-59-245СП 64-59-208СП	Крышка (левая)	1
79	64-59-245-01СП 64-59-208-01СП	Крышка (правая)	1
80	700-40-8842-01	Уплотнитель	2
81	31386-03	Шайба	18
82	-	Гайка М8-7Н.6.Ц9.Ч	6
83	700-42-2659	Заглушка	4
84	700-42-2813	Заглушка	4
85	64-59-211СП ¹	Защелка	2
85	50-59-440СП	Защелка	2
86	700-40-7716-06	Уплотнитель	2
87	64-59-259	Язычок	2
88	64-59-216-08СП	Каркас	1
88	64-59-216-10СП ³	Каркас	1
89	700-40-8823	Панель	1
90	700-40-8823-08	Панель	1
¹ Для заказа комплект стекол 50-59-840СП. ² Для заказа комплект стекол 50-59-481СП. ³ Для установки стеклопакетов. ⁴ Для заказа комплект стеклопакетов 64-59-242СП. ⁵ Для трактора с пусковым двигателем. ⁶ Для трактора с электростартерной системой пуска. ⁷ Для трактора c ROPS-FORS.

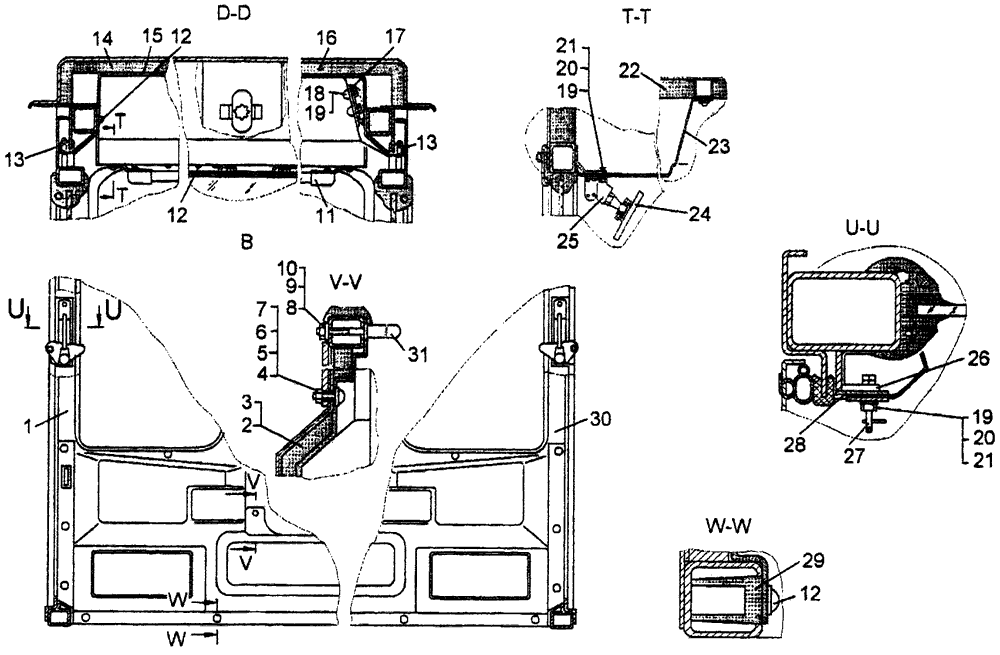

Кабина с гидромеханической трансмиссией Т10М

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	700-42-2982	Панель	1
2	700-40-8838-01	Панель	1
3	700-40-8838	Панель	1
4	-	Винт ВМ8-6gх35.58.Ц9.ч	2
5	-	Гайка М8-7Н.6.Ц9.ч	6
6	-	Шайба 8Т 65Г 09	12
7	31386-03	Шайба	18
8	-	Гайка М10-7Н.6.Ц9.ч	8
9	-	Шайба 10 ОТ 65Г 09	18
10	31308-02	Шайба	4
11	64-59-217СП	Солнцезащитная шторка. Комплект	1
12	700-35-2191	Винт	40
13	700-40-8842	Уплотнитель	2
14	700-40-8828	Панель	1
15	700-42-2799	Панель	1
16	700-40-8830	Панель	1
17	50-59-480СП	Планка	2
18	-	Винт ВМ6-6gх16.58.Ц9.ч	16
19	31358-02	Шайба	30
20	-	Болт М6-6gx20.88.35.019	4
21	-	Шайба 6Т 65Г 09	14
22	700-40-9323	Панель	1
23	700-42-2603	Кожух	1
24	50-59-650СП	Зеркало	1
25	50-59-415П	Опора	1
26	64-59-274СП	Планка	2
27	64-59-280	Скоба	2
28	64-59-315	Прокладка	6
29	700-42-2660	Пробка	5
30	700-42-2982-01	Панель	1
31	50-59-630СП	Поручень	1

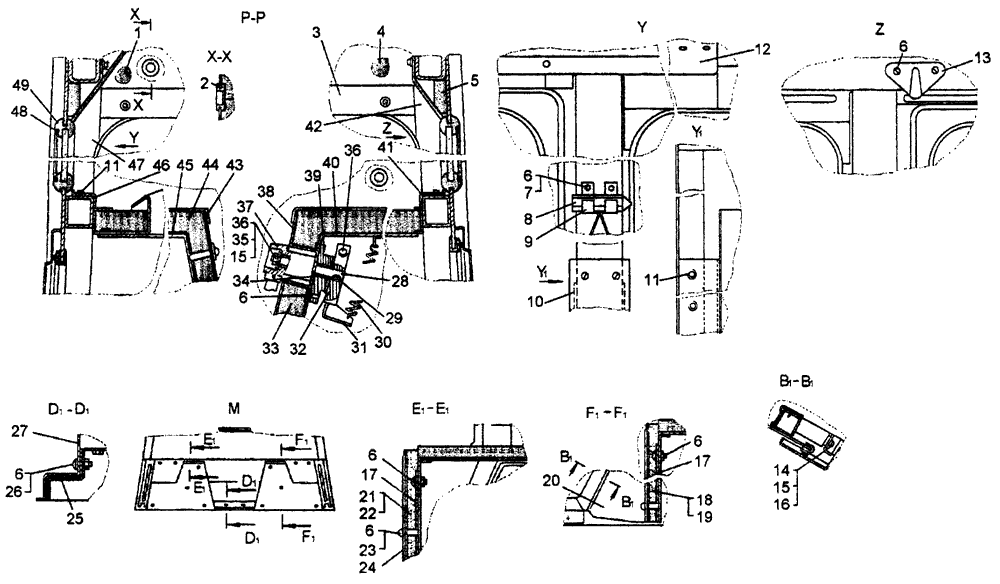

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	700-40-8831	Панель	1
2	700-40-9032	Пробка	3
3	700-42-2800	Кожух	1
4	700-40-8832	Панель	1
5	700-40-9730-01	Панель	1
6	-	Винт ВМ6-6gх16.58.Ц9.ч	49
7	-	Шайба 6Т 65Г 09	36
8	50-59-733СП	Молоток	1
9	50-59-1496	Скоба	2
10	64-59-210СП	Кронштейн	1
11	700-35-2191	Винт	86
12	700-42-2798	Накладка	1
13	700-42-2470	Крючок	1
14	31386-03	Шайба	1
15	-	Шайба 8Т 65Г 09	6
16	-	Винт ВМ8-6gx22.58.Ц9.ч	1
17	64-59-159	Крышка	2
18	700-40-8904	Панель	1
19	700-40-8904-01	Панель	1
20	700-42-2554	Стенка	1
21	700-40-8905	Панель	1
22	700-40-8905-01	Панель	1
23	Е 3941 ОП26	Винт	4
24	700-42-2553	Стенка	1
25	700-40-8906	Панель	1
26	31358-02	Шайба	30
27	64-59-111	Накладка	1
28	64-59-102	Валик	1
29	700-34-2021 -	Шпонка сегментная Шпонка 4x65	1
30	700-38-2089	Пружина	1
31	64-13-104	Рамка	1
32	32205	Штифт	1
33	700-40-8901	Обшивка	1
34	64-13-107	Проставка	2
35	31365-02	Шайба	1
36	-	Болт М8-6gх25.88.35.Ц9.ч	2
37	64-13-147СП	Рычаг	1
38	700-42-2551	Боковина	1
39	64-13-148СП	Фланец	1
40	700-40-8900	Панель	1
41	700-42-2548	Накладка	1
42	700-42-2796-01	Панель	1
43	700-42-2550	Боковина	1
44	700-40-8903	Обшивка	1
45	700-40-8902	Панель	1
46	700-42-2549	Накладка	1
47	700-42-2796	Панель	1
48	24-59-228-07	Кант	2
49	700-40-7716-06	Уплотнитель	2
