Гидросистема питания, управления и смазки ГМТ на Б12

/
с НДС 20%

Описание

Гидросистема питания, управления и смазки ГМТ на Б12

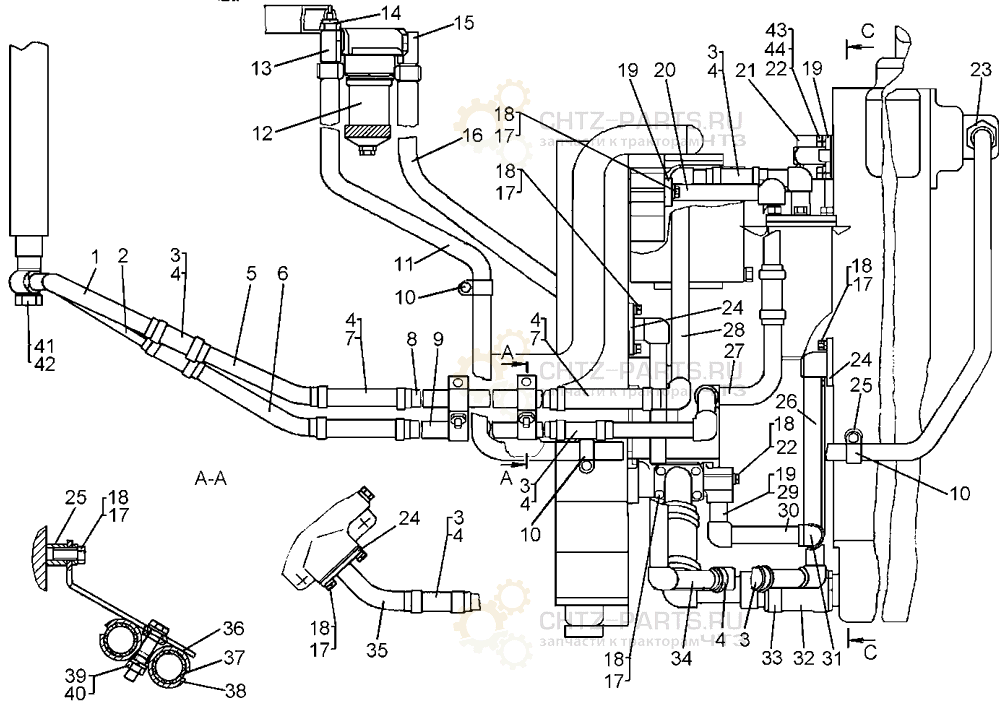

Поз.	Обозначение	Наименование	Кол-во
1	64-60-205СП	Труба	1
2	64-60-206СП	Труба	1
3	700-46-2142	Рукав	9
4	700-41-2224СП; -	Хомут; Хомут червячный SGT 32-50/9 Норма	22
5	64-60-141	Труба	1
6	64-56-75	Труба	1
7	700-46-2142	Рукав	3
8	64-60-1-04	Труба	1
9	64-60-1-05	Труба	1
10	261115	Хомут	3
11	50-26-486-22СП	Рукав 20	1
12	–	Фильтр ФГ 85-00-3	1
13	700-41-2246-04СП	Переходник	1
14	–	Датчик аварийного давления ММ129	1
15	700-41-2246-03СП	Переходник	1
16	50-26-486-04СП	Рукав 20	1
17	–	Болт М10-6g×25.58.019	15
18	–	Шайба 10 ОТ 65Г 09	29
19	700-40-6515	Прокладка	3
20	64-60-218СП	Труба	1
21	64-60-228СП	Труба	1
22	–	Гайка М10-7Н.6	2
23	700-41-3813	Штуцер	2
24	700-40-7594	Прокладка	3
25	700-51-2130	Бонка	6
26	64-60-229СП	Труба	1
27	64-60-219СП	Труба	1
28	64-60-209СП	Труба	1
29	700-79-3988СП	Труба	1
30	700-46-2303-02	Рукав	1
31	700-79-8099	Труба	1
32	700-40-3552	Рукав	2
33	37-26-139СП; -	Хомут; Хомут червячный SGT 50-70/9 Норма	2
34	64-60-221СП	Труба	1
35	64-60-108СП	Труба	1
36	64-60-237СП	Кронштейн	2
37	700-46-2175	Прокладка	4
38	50-60-230	Прижим	4
39	–	Гайка М12-7Н.6.019	2
40	–	Шайба 12 ОТ 65Г 09	2
41	700-41-2575	Штуцер	2
42	261164	Кольцо	4
43	700-29-2474	Шпилька	2
44	–	Гайка М10-7Н.6.019	2

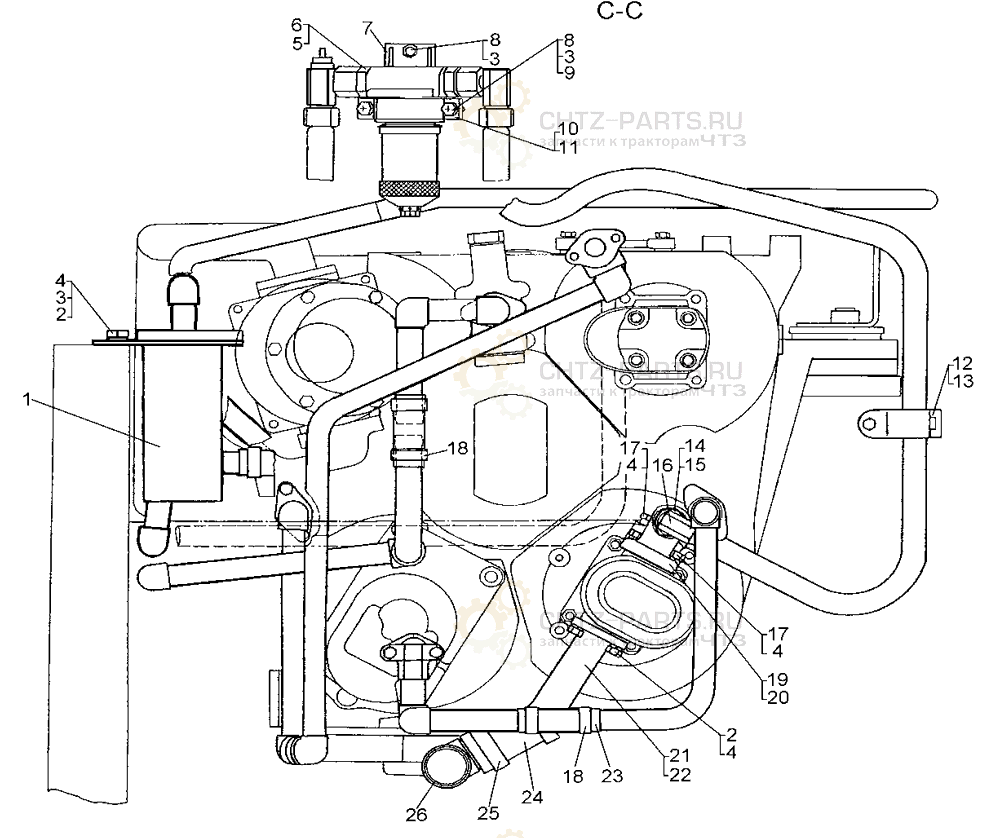

Поз.	Обозначение	Наименование	Кол-во
1	64-60-106СП	Фильтр	1
2	–	Болт М10-6g×25.58.019	17
3	–	Шайба 10 ОТ 65Г 09	33
4	31308-1	Шайба	8
5	700-41-3413	Штуцер	2
6	700-40-2135	Кольцо	4
7	64-60-233СП	Кронштейн	1
8	–	Болт М10-6g×20.58.019	4
9	–	Гайка М10-7Н.6.019	2
10	64-60-173-01	Скоба	1
11	700-40-9102	Пластина	1
12	50-26-206	Скоба	1
13	50-26-207	Планка	1
14	700-41-3813	Штуцер	2
15	46764	Кольцо	1
16	700-41-2246-03СП	Переходник	1
17	–	Болт М10-6g×70.58.019	4
18	700-41-2224СП; –	Хомут; Хомут червячный SGT 32-50/9 Норма	22
19	748-99-1235	Муфта угловая	1
20	714-72-44-03	Кольцо 039-045-36-2-2	1
21	64-60-231СП	Труба	1
22	700-40-6989	Прокладка	1
23	700-40-5967	Рукав	9
24	700-40-5968	Рукав	2
25	18-26-320СП	Хомут	2
26	64-60-236СП	Труба	1
